3.800,00 د.م.
Contrôleur et testeur RDM / DMX512 de poche à écran tactile 3,5″. Il change l’adresse DMX des projecteurs compatibles RDM à distance, liste les appareils présents sur la ligne avec leurs adresses, et diagnostique le signal.

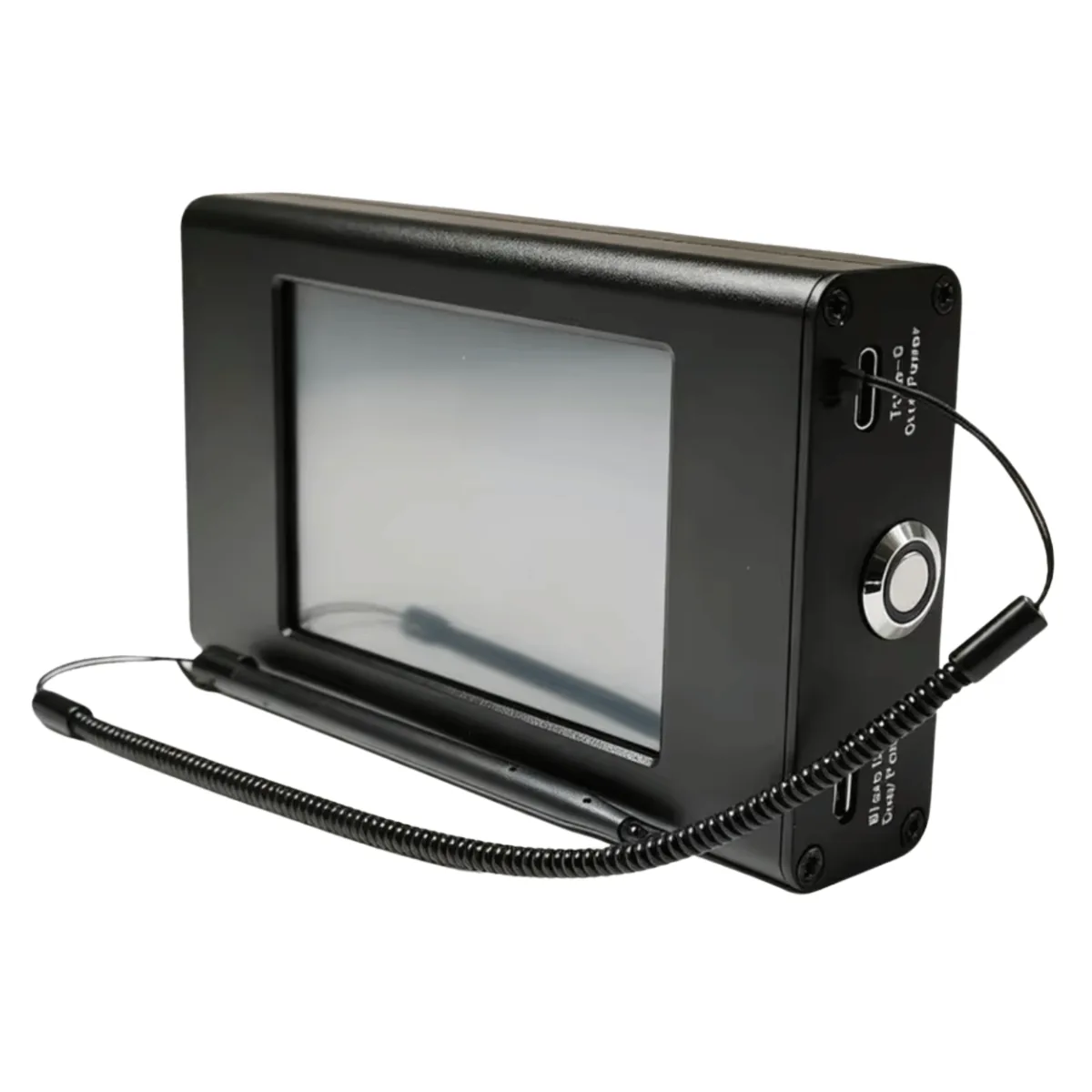

Le MGT-2002 est un contrôleur et testeur RDM / DMX512 de poche à écran tactile 3,5 pouces. Il remplit deux missions que rien d’autre ne fait aussi vite sur un plateau : modifier l’adresse DMX des projecteurs à distance par le protocole RDM, et diagnostiquer l’état réel d’une ligne DMX — appareils présents, adresses occupées, nombre de canaux, fréquence de trame, qualité du signal.
Le protocole RDM (Remote Device Management, ANSI E1.20) rend la liaison DMX bidirectionnelle : le contrôleur interroge chaque appareil raccordé et lui écrit une nouvelle adresse de départ par le même câble. Plus besoin de monter au pont ou de sortir une nacelle pour corriger un patch.
Un outil de préparation et de maintenance, pas une console. Le MGT-2002 ne pilote pas un spectacle : il prépare la ligne avant, et la dépanne pendant. Il complète une console DMX, il ne la remplace pas.
Le MGT-2002 découvre les appareils compatibles RDM présents sur la ligne, les trie et permet un encodage automatique en un clic : au lieu de saisir l’adresse de chaque projecteur un par un, l’appareil attribue les adresses successives en tenant compte du nombre de canaux de chaque machine. Le mode de fonctionnement DMX se change également en une manipulation, appareil par appareil ou sur une sélection. Sur un parc de lyres Beam ou de lyres Wash LED compatibles RDM, un repatch qui prend une matinée en manuel se règle en quelques minutes.
Le contrôleur dresse l’inventaire de l’univers DMX : liste des appareils détectés, identifiant unique (UID) de chacun, adresse de départ et nombre de canaux occupés. C’est la réponse directe aux deux questions qui font perdre le plus de temps en exploitation : combien d’appareils répondent réellement sur cette ligne, et quelles plages d’adresses sont déjà prises. Les conflits d’adresses — deux projecteurs qui réagissent ensemble — se repèrent immédiatement.
Au-delà de l’adressage, le MGT-2002 est un instrument de mesure pour la chaîne DMX : diagnostic de l’état de la ligne, visualisation du signal en entrée et en sortie, mesure de la fréquence de trame et des temps de trame à ±1 µs, comptage des canaux réellement présents, et suivi en temps réel de la courbe d’évolution du signal. C’est ce qui fait la différence entre remplacer un câble au hasard et identifier la cause d’une panne, sur un pont avant un show.
L’appareil fonctionne hors ligne, seul sur batterie, pour toutes les opérations de terrain. Il se relie au logiciel PC fourni pour l’édition de programmes et les opérations avancées. Son firmware se met à jour en ligne. Interface système en anglais ou en chinois.
Valeurs annoncées par le fabricant, complétées par les relevés effectués sur l’appareil en stock chez LED Audio Pro (écran d’information système). Aucune caractéristique n’est reprise d’un appareil concurrent.
| Protocoles et fonctions RDM | |
| Référence du modèle | MGT-2002 |
| Protocoles RDM | ANSI E1.20, ANSI E1.37-1 |
| Protocole DMX | ANSI E1.11 DMX512-A |
| Découverte des appareils | Deux méthodes, rapide et lente — lecture de l’identifiant unique (UID) de chaque appareil |
| Adressage | Modification de l’adresse DMX de départ à distance — tri des appareils et encodage automatique en un clic |
| Mode de fonctionnement | Changement du mode DMX de l’appareil en un clic |
| Test et mesure | |
| Diagnostic de ligne | Contrôle rapide de l’état de la ligne DMX |
| Visualisation du signal | Lecture du signal DMX en entrée et en sortie |
| Mesures temporelles | Fréquence de trame et temps de trame — précision ±1 µs |
| Statistiques de canaux | Comptage des canaux réellement présents dans la trame |
| Suivi de signal | Courbe d’évolution en temps réel, pour analyser un comportement anormal ou une interférence |
| Interface, connectique et alimentation | |
| Affichage | Écran tactile HD 3,5 pouces, interface graphique (GUI) — stylet avec cordon de sécurité |
| Entrées / sorties DMX | 2 ports RJ45 : 1 entrée et 1 sortie — raccordement en série sur la ligne |

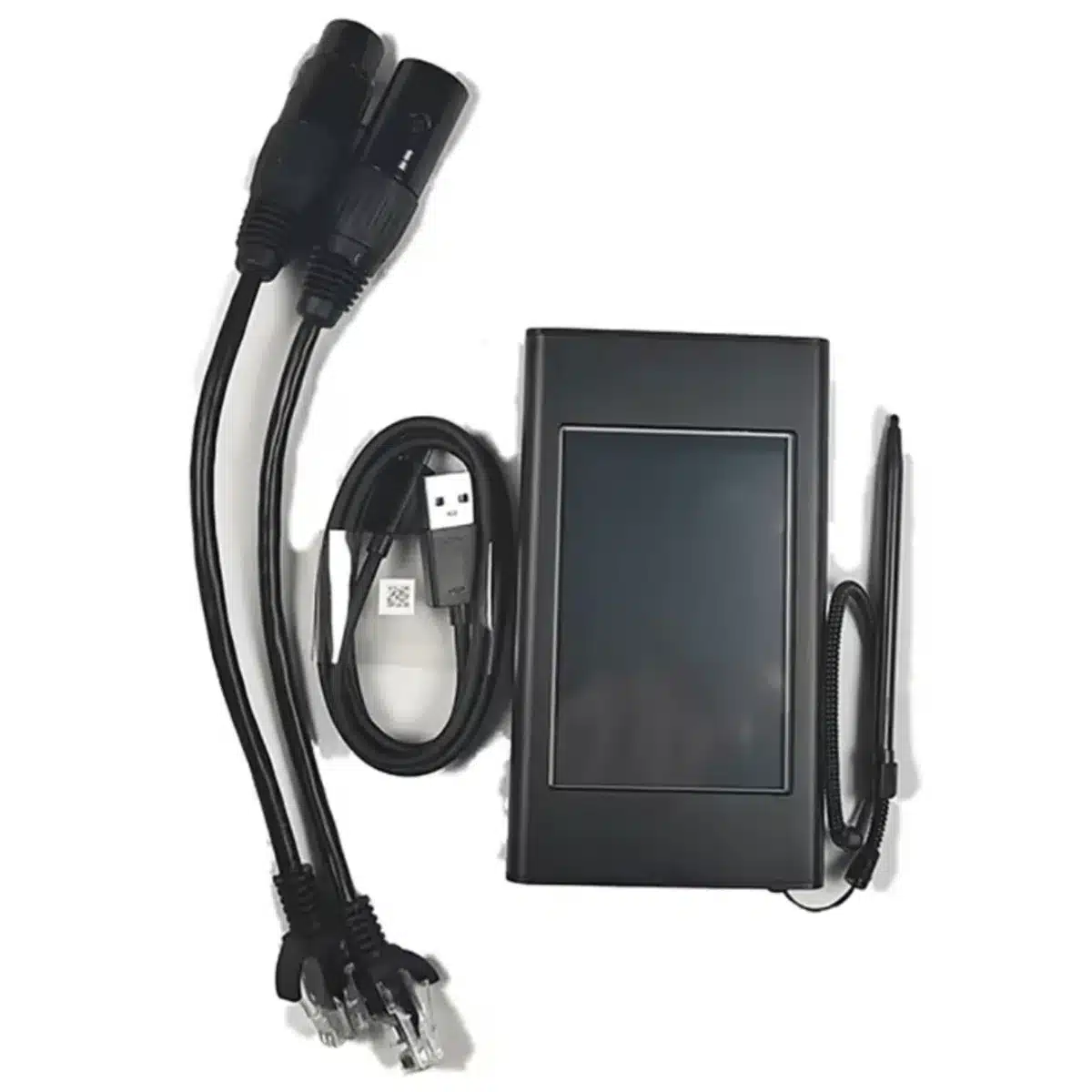

| Adaptation XLR | Câble adaptateur RJ45 vers XLR 3 broches fourni (connecteur mâle et connecteur femelle) |
| Liaison informatique | 1 port USB-C — charge et raccordement au logiciel PC |
| Alimentation | Batterie lithium rechargeable intégrée 2000 mAh — recharge par USB-C |
| Modes d’exploitation | Autonome (hors ligne) ou en ligne via le logiciel PC — édition de programmes, mise à jour du firmware en ligne |
| Langues du système | Anglais et chinois |

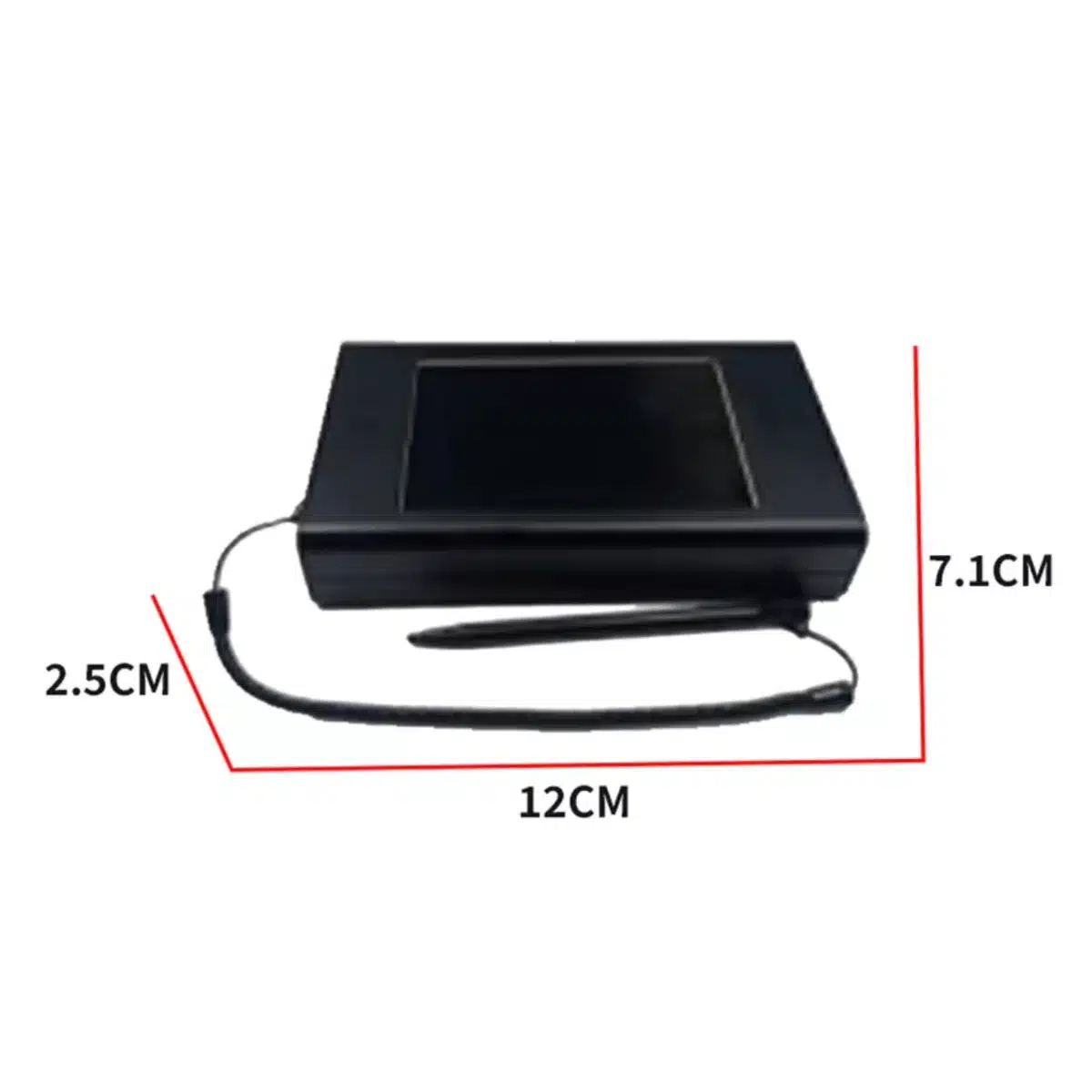

| Dimensions | 120 × 71 × 25 mm (L × l × H) |
| Poids | 0,15 kg |
| Garantie LED Audio Pro | 6 mois |

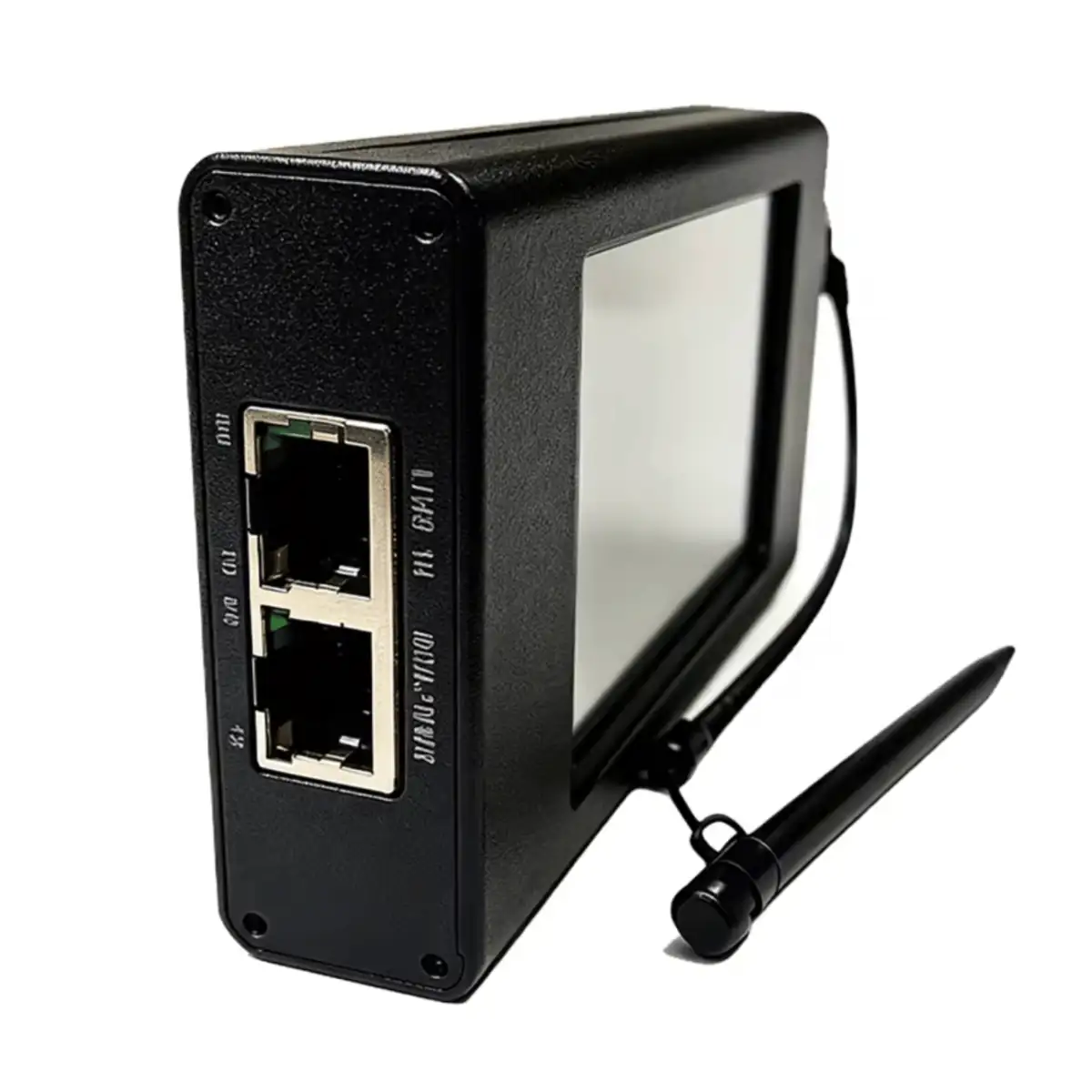

Le boîtier reçoit deux ports RJ45 sur sa face latérale : une entrée et une sortie DMX, comme sur n’importe quel appareil de la chaîne. Le contrôleur se place donc en série sur la ligne — le signal entre d’un côté, ressort de l’autre — au lieu d’imposer un débranchement pour intervenir.
Le choix du RJ45 tient au format : sur un boîtier de 25 mm d’épaisseur, deux embases XLR 3 broches ne tiendraient pas sans doubler la hauteur de l’appareil. Le câble adaptateur RJ45 vers XLR 3 broches fourni, avec son connecteur mâle et son connecteur femelle, rétablit exactement la connectique DMX standard et permet de s’insérer dans une chaîne existante ou de se brancher en bout de ligne, sans accessoire à acheter.
Pour une installation câblée en XLR 5 broches, prévoir un adaptateur 5 vers 3 broches. Le MGT-2002 est un outil de lecture et de configuration : il n’amplifie ni ne régénère le signal. Cette fonction relève d’un splitter amplifié.
« Le temps perdu en adressage ne se voit jamais sur une facture, et c’est bien le problème. Un technicien qui monte sept fois à l’échelle pour sept projecteurs, c’est une heure et demie sur une journée de montage, à chaque prestation. Le vrai prérequis n’est pas l’outil, c’est le parc : vérifiez d’abord que vos machines sont réellement compatibles RDM, et que votre splitter l’est aussi — c’est l’erreur que nous voyons le plus souvent, un boîtier RDM branché derrière un répartiteur qui bloque les réponses. Venez avec un de vos projecteurs au showroom, nous testons la découverte devant vous avant que vous n’achetiez. »
✔ Garantie 6 mois LED Audio Pro sur l’appareil.
📍 Atelier technique au Maroc : diagnostic et prise en charge dans notre atelier de Casablanca, sans retour à l’étranger.
Non. Seuls les projecteurs compatibles RDM répondent au contrôleur et acceptent une nouvelle adresse à distance. Un appareil DMX classique ne renvoie aucune information : son adresse doit être réglée sur son propre afficheur. Vérifiez la mention RDM dans la fiche technique de vos machines avant l’achat.
C’est la fonction de découverte RDM : le MGT-2002 interroge la ligne et affiche la liste des appareils compatibles, avec leur identifiant unique, leur adresse de départ et le nombre de canaux occupés. Vous voyez immédiatement combien d’appareils répondent et quelles plages d’adresses sont déjà utilisées — donc aussi les conflits entre deux machines réglées sur la même adresse.
Par le câble adaptateur RJ45 vers XLR 3 broches fourni, qui se raccorde aux deux ports RJ45 de l’appareil et rétablit la connectique DMX standard. Le contrôleur dispose d’une entrée et d’une sortie : il se place en série sur la ligne, comme un appareil d’éclairage. Aucun accessoire supplémentaire n’est nécessaire en XLR 3 broches ; pour une installation en 5 broches, prévoir un adaptateur 5 vers 3 broches.
Oui. Tout splitter ou booster placé entre le contrôleur et les projecteurs doit être compatible RDM, sinon les réponses des appareils ne remontent pas et la découverte revient vide. C’est la cause la plus fréquente d’un RDM qui « ne marche pas ». À défaut, branchez le MGT-2002 directement sur le câble DMX du projecteur concerné.
Non. L’appareil fonctionne de façon autonome sur sa batterie 2000 mAh pour l’adressage et le diagnostic, ce qui est le mode d’usage sur le terrain. Le logiciel PC fourni sert au travail en ligne et aux fonctions avancées comme l’édition de programmes, en se raccordant par le port USB-C.
Une console pilote le spectacle : elle envoie en continu les niveaux à chaque canal. Le MGT-2002 est un outil de configuration et de maintenance : il identifie les appareils, règle leurs adresses et mesure la qualité du signal avant l’exploitation. Les deux sont complémentaires et ne se remplacent pas.
Non. Le MGT-2002 lit et mesure le signal, il ne le régénère pas. Sur une ligne longue ou chargée, c’est un splitter-booster amplifié qu’il faut installer. En revanche, ses mesures de temps de trame permettent de diagnostiquer précisément si le problème vient de la ligne, du câble ou de l’émetteur.
| Poids | 0,15 kg |
|---|---|
| Dimensions | 12 × 7,1 × 2,5 cm |
